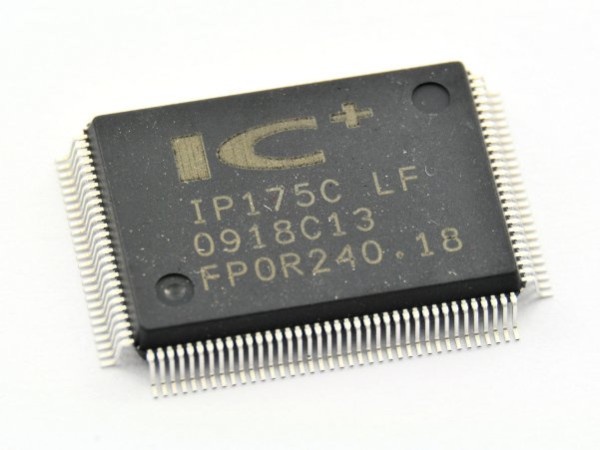

Čip LAN IC+ IP175D-LF

Opis

Kompatibilan: RouterBOARD RB433 i RB450 serije.

IP175C integriše kontroler prekidača sa 6 portova, SSRAM i 5 10/100 Ethernet primopredajnika. Svaki od primopredajnika je usklađen sa specifikacijama IEEE802.3, IEEE802.3u i IEEE802.3x. DSP pristup se koristi za projektovanje primopredajnika sa 0.18um tehnologijom; imaju visoku otpornost na buku i robusne performanse. IP175C / IP175CH radi u režimu skladištenja i prosleđivanja. Podržava kontrolu protoka, automatski MDI / MDI-X, CoS, VLAN baze portova, kontrolu propusnog opsega, DiffServ, SMART MAC i LED funkcije itd. Svaki port se može konfigurisati za automatsko pregovaranje ili prinudni 10M / 100M, puni / poludupleks režim. Korišćenjem EEPROM-a ili otpornika za povlačenje/dole na određenim pinovima možete konfigurisati željene opcije. Pored aplikacije za prekidač sa 5 portova, IP175C podržava tri MII / RMII porta za aplikaciju rutera, koja podržava 4 LAN porta, jedan WAN port i jedan HOME / PNA ili pristupnu tačku. Eksterni MAC može da nadgleda ili konfiguriše IP175C / IP175CH pristupanjem MII registrima preko SMI0. MII / RMII port se takođe može konfigurisati da bude MAC režim. Koristi se za povezivanje eksternog PHY-a da radi kao prekidač 5 + 1. Preko SMI1 IP175C / IP175CH može nadgledati i konfigurisati eksterni PHY. Eksterni MAC može da nadgleda ili konfiguriše IP175C / IP175CH pristupanjem MII registrima preko SMI0. MII / RMII port se takođe može konfigurisati da bude MAC režim. Koristi se za povezivanje eksternog PHY-a da radi kao prekidač 5 + 1. Preko SMI1 IP175C / IP175CH može nadgledati i konfigurisati eksterni PHY. Eksterni MAC može da nadgleda ili konfiguriše IP175C / IP175CH pristupanjem MII registrima preko SMI0. MII / RMII port se takođe može konfigurisati da bude MAC režim. Koristi se za povezivanje eksternog PHY-a da radi kao prekidač 5 + 1. Preko SMI1 IP175C / IP175CH može nadgledati i konfigurisati eksterni PHY.

Karakteristike:

• IP175A PCB kompatibilan (kompatibilan sa pinovima)
• Ugrađeno 6 MAC i 5 PHY
• Svaki port se može konfigurisati da bude 10Base-T, 100Base-TX
• 2k MAC adresa
• 384k bita paketna bafer memorija
• Podržava auto-polaritet za 10Mbps
• Filtriraj / prosledi opciju rezervisane adrese
• Zaštita od nevremena
• Auto MDI-MDIX
• Podržava tri MII / RMII porta
• Podržava SMI sa MDC do 12,5 Mhz
• Podržava označavanje i poništavanje označavanja
• Podrška baza portova VLAN & VLAN oznaka
• Podrška CoS
• Podrška opcija sigurnosti porta
• Podržava SMART MAC funkciju
• Podržava protokol razapinjućeg stabla
• Maksimalna dužina paketa 1552/1536 bajtova
• Podržava kontrolu propusnog opsega na 8 nivoa
• Podrška LED kvaliteta veze za 100 Mbps
• Podržava direktan, serijski i dvobojni režim LED
• Ugrađeno kolo kontrole linearnog regulatora
• Ниска потрошња енергије
• 0,18um, 128-pinski PQFP
