FTTH CATV Aktivni optički prijemnik 1550nm WDM
Opis

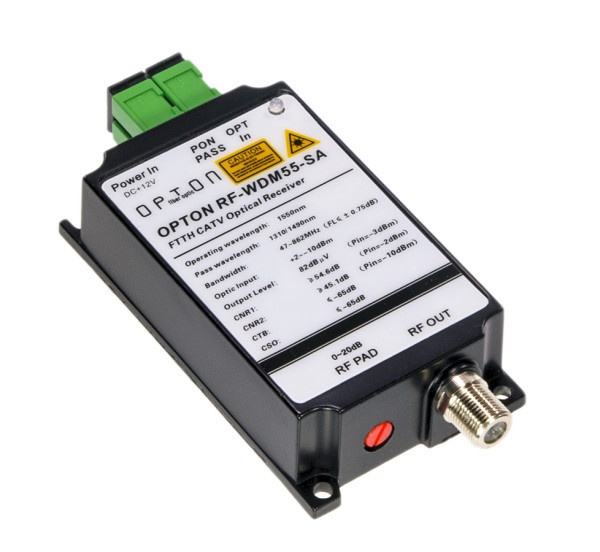

Opton RF-WDM55-SA FTTH CATV Optical Receiver (active converter)
Opton RF-WDM55-SA je aktivni CATV konvertor namenjen za PON mrežu. Može se koristiti i u EPON i GPON tehnologiji. Ima dva SC / APC konektora, jedan OLT / EDFA signal je povezan na jedan konektor i ONU / ONT CPE terminal na drugi. Portove premošćuje signal koji se prenosi kanalima od 1310 i 1490 nm (koje koristi OLT terminal). Sam uređaj radi na talasnoj dužini od 1550 nm i pretvara RF (antenski) signal.
Omogućava povezivanje na CATV bez potrebe za korišćenjem ONT terminala sa RF konektorom.
RF zlazni uređaj emituje širok signal: 47 - 862 MHz. Metalno kućište štiti od uticaja unutrašnjih smetnji, koje dolaze od, na primer, mobilnih telefona. Snaga (nivo) na izlazu je 82 dBμV (Pin -3 dBm sa analognom TV-om, -5 dBm sa digitalnom TV-om). Opseg primljene optičke snage je 2 ~ -10 dBm.
Karakteristike:
- aktivni CATV converter;
- rad u opsegu od 1550 nm;
- prolazne talasne dužine od 1310 i 1490 nm;
- kompatibilnost sa PON tehnologijom;
- RF izlaz: 82 dBμV;
- Opseg 47-862 MHz;
- 12 V DC 0.5 A napajanje
| CATV talasna dužina | 1550 nm |
| PON passthrough | 1310 i 1490 nm |
| Izolacija kanala 1490 i 1550 nm | ≥ 40 dB |
| Osetljivost | 1310 nm: ≥ 0,85 A/W 1550 nm: ≥ 0,9 A/W |
| Snaga | Analog TV (CNR>45dB): 2 ~ -10 dBm Digital TV (MED>29dB): 2 ~ -20 dBm |
| Return losses | ≥ 55 dB |
|
Konektor
| SC/APC |
| Radna frekvencija | 47 - 862 MHz |
| output level | 52 dBµV Analog TV Pin = -3 dBm Digital TV Pin = -5 dBM |
| Output level adjusting | 0 - 20 dB MGC |
| Return losses | ≥ 14 dB |
| Izlazni otpor | 75 Ω |
| Broj izlaznih portova | 1 |
| Tip konektora | F female |
| Test kanal | 59 CH (PAL-D) |
| Analog TV |
|
| OMI | 3,8% |
| CNR1 | ≥ 54,6 dB Pin = -2 dBm |
| CNR2 | ≥ 45,1 dB Pin = -10 dBm |
| CTB | ≤ -65 dB Pin: 0 ~ -10 dBm |
| CSO | ≤ -65 dB Pin: 0 ~ -10 dBm |
| MER | ≥ 38 dB Pin = 2 - 6 dBm ≥ 30 dB Pin = 13 dBm |
| BER | < 1.0E-9 dB Pin: 2 ~ -14 dBm |
| Digital TV |
|
| OMI | 4,3% |
| MER | ≥ 36 dB Pin = -15 dBm ≥ 31 dB Pin = -19 dBm |
| BER | < 1.0E-9 dB Pin: 2 ~ -20 dBm |
| Napajanje | 12 V DC 1 A |
| Maksimalna potrošnja energije | 3 W |
| Dozvoljena radna temperatura | od -20 do 55 C |
| Dozvoljena vlažnost vazduha | 5%-95% bez kondenzacije |
| Dimenzije | 50x88x22 mm |
